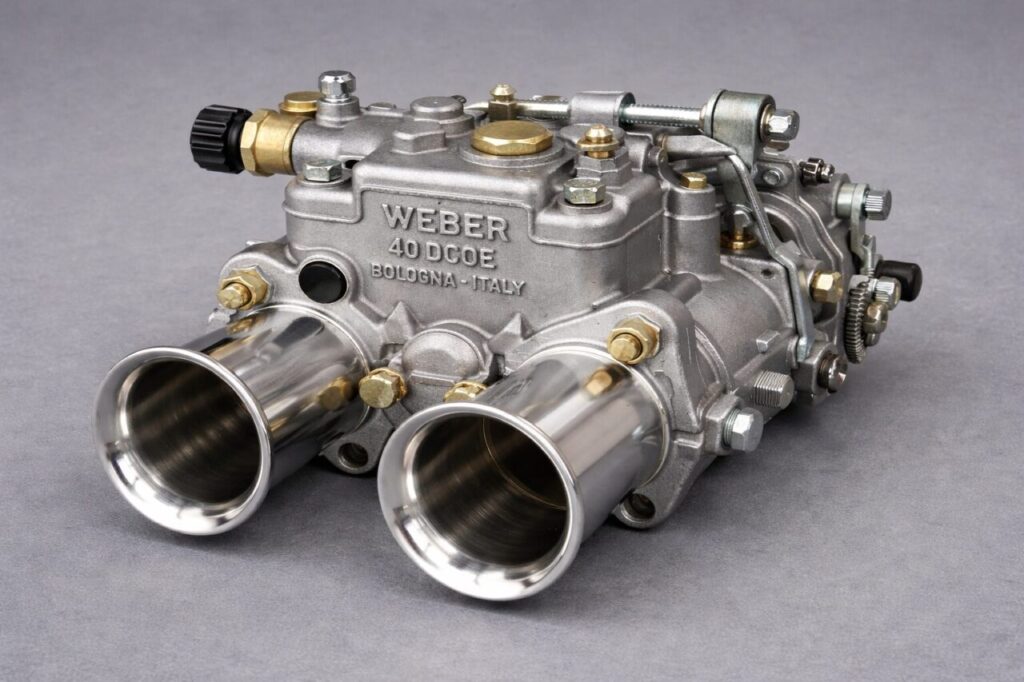

ウェーバー 40DCOEは、旧車やスポーツモデルに多く採用されたサイドドラフト型キャブレターです。
しかし「とりあえず触る」では適正なセッティングには到達できません。
調整には順序があり、同調・アイドル調整・ジェット選定はそれぞれ役割が異なります。
誤った手順で進めると、始動不良やかぶり、エンジン損傷につながる可能性もあります。
本記事では、40DCOEの構造原理に基づき、基本的な調整の流れと確認ポイントを整理します。車種固有の数値は扱いませんが、汎用的な原則と実務上の注意点を解説します。
セッティングを行う前に、まずは調整の順番と意味を正しく理解することが重要です。
Contents
【ウェーバー 40DCOE】構造の基礎理解と各調整機構の役割
40DCOEは横置き（サイドドラフト）構造のツインチョークキャブレターです。
まずは「どの系統が何を担当しているのか」を理解しなければ、正しい調整はできません。
基本構成
| 構成部位 | 役割 |
|---|---|
| ベンチュリー | 空気流速を上げ負圧を発生 |
| メインジェット | 中〜高回転域の燃料供給 |
| アイドルジェット | 低回転域の燃料供給 |
| ミクスチャースクリュー | アイドル域の混合比調整 |
| スロットルバタフライ | 吸入量制御 |
| アクセルポンプ | 急加速時の補正燃料供給 |
40DCOEは単純に見えて、実際は回転域ごとに燃料系統が分かれています。
回転域ごとの作動系統
| 回転域 | 主に働く系統 |
|---|---|
| 始動〜アイドル | アイドル系 |
| 低〜中速 | アイドル系＋移行回路 |
| 中速 | メイン系 |
| 高回転 | メイン系＋エアコレクター |
この切り替わりを理解せずにジェットを交換すると、別の回転域に悪影響を及ぼします。
調整順序が重要な理由
40DCOEの調整は必ず以下の順序で行います。
- 点火系の正常確認
- 燃圧確認
- 同調調整
- アイドル調整
- ジェット変更
キャブレター単体だけを触っても、点火時期や燃圧が不適切であれば正確なセッティングは不可能です。
同調機構の仕組み
ツインチョーク構造では、左右スロットル開度が完全一致していなければなりません。
わずかなズレでもアイドリング不安定の原因になります。
そのため、同調は最優先項目です。
要点まとめ
- 40DCOEは回転域ごとに系統が分かれている
- ジェット変更は段階を踏む必要がある
- 調整は必ず順序を守る
- 同調は最重要工程
機械式キャブは、仕組みを理解して触ると非常に論理的だそうです。
構造を知るほど、なぜ順番が大切なのかが見えてきますね。
【ウェーバー 40DCOE】同調調整の正しい手順と注意点
40DCOEを複数基（2連・4連）で使用する場合、**同調（バランス取り）**は最重要工程です。
スロットル開度がわずかでもズレていると、アイドリング不安定・振動・レスポンス低下が発生します。
ジェット交換よりも先に、必ず同調を正確に行います。
同調の前提条件
同調前に確認すべき項目：
| 項目 | 確認内容 |
|---|---|
| 点火時期 | 規定値に調整済み |
| プラグ状態 | 正常燃焼を確認 |
| 燃圧 | 過剰でないこと |
| スロットルリンケージ | ガタ・引っ掛かりなし |
| エンジン温度 | 暖機完了状態 |
冷間時の調整は不可です。
必ず完全暖機後に実施します。
同調の基本手順（一般的原則）
- アイドルスクリューを均等に戻す
- 各スロットルの開度を目視で揃える
- 同調計（シンクロメーター）を使用
- 吸気負圧が均等になるよう微調整
- 全気筒再確認
※車種ごとの回転数指定値は扱いません。
同調計の使用
40DCOEでは、各吸気ポートの吸入量を測定します。
| 状態 | 症状 |
|---|---|
| 片側が強い | エンジン振動増加 |
| 数値が不均一 | 回転落ち込み |
| 大きな差 | プラグかぶり |
理想は「全気筒ほぼ同一値」です。
わずかな差でも体感差が出ます。
リンケージ調整の注意点
複数基装着の場合、リンケージが先に動くと意味がありません。
- 個別キャブのバランスを先に取る
- その後リンケージを合わせる
- アクセル全開時も確認
ここを誤ると「アイドルは揃うが開けるとズレる」状態になります。
よくある誤り
| 誤り | 結果 |
|---|---|
| ジェットを先に交換 | 根本原因未解決 |
| 暖機不足で調整 | 数値が安定しない |
| リンケージを強く締めすぎ | 開度ズレ |
同調は繊細な作業です。
1回で決めようとせず、微調整を繰り返します。
要点まとめ
- 同調はジェット調整より先
- 完全暖機状態で行う
- 吸入量を均一に揃える
- リンケージ調整は最後に確認
ツインチョークの動きを揃える作業は、まさに機械の対話のようだそうです。
ほんのわずかなズレが体感に出る点が、キャブらしい奥深さですね。
【ウェーバー 40DCOE】アイドル系統の調整方法と混合比の考え方
同調が正確に取れた後に行うのが、アイドル系統の調整です。
40DCOEではアイドル回路が低回転域を広くカバーしており、ここが適正でないと発進時のもたつきやプラグのかぶりが発生します。
ジェット変更に進む前に、必ず基本調整を完了させます。
アイドル系統の役割
| 部位 | 役割 |
|---|---|
| アイドルジェット | 低回転域の燃料供給量を決定 |
| ミクスチャースクリュー | 混合比の微調整 |
| バイパスホール | スロットル移行域を補助 |
40DCOEでは、スロットルがほぼ閉じている状態でもアイドル回路が燃料を供給しています。
したがって、単純に「回転が上がる＝良い」とは限りません。
基本的な調整順序（一般原則）
- アイドル回転を規定付近に設定（車種依存）
- ミクスチャースクリューを規定初期値に合わせる
- 1気筒ずつ微調整
- 最大回転が得られる位置を探る
- 全体の回転数を再調整
※回転数の具体値は車種・カム仕様により異なるため記載しません。
混合比の考え方
理想は「安定しつつ、濃すぎない」状態です。
| 状態 | 傾向 |
|---|---|
| 薄すぎ | ハンチング・失火 |
| 濃すぎ | 黒煙・プラグかぶり |
| 適正 | 安定アイドル |
ミクスチャースクリューは通常「締める＝薄く」「緩める＝濃く」なります。
ただし仕様により差があるため必ず現物確認が必要です。
アイドルジェット選定の判断
アイドルジェットは回転上昇初期にも影響します。
判断材料：
- スロットルをわずかに開けた瞬間の反応
- 低回転巡航時の息つき
- プラグの焼け色
ジェット変更は、基本調整で解決しない場合のみ行います。
調整時の注意
| 注意点 | 理由 |
|---|---|
| 大きく回さない | 変化が急激 |
| 1回転以上動かさない | 原因不明になる |
| 全気筒同条件で調整 | バランス維持 |
微調整を積み重ねる作業になります。
要点まとめ
- 同調後にアイドル調整を行う
- ミクスチャーは微調整が基本
- 回転最大点を探るのが基本原則
- ジェット交換は最後の手段
アイドル域は一番体感しやすい部分だそうです。
安定した鼓動に整った瞬間は、機械と呼吸が合ったような感覚になると聞きます。
【ウェーバー 40DCOE】メインジェット選定と実走セッティングの原則
同調とアイドル系統が正確に整った後、ようやくメイン系統のセッティングに進みます。
ここで重要なのは、「いきなり大幅変更しない」ことです。
メインジェットは中〜高回転域の燃料供給量を決定しますが、関連する部品との組み合わせで特性が大きく変化します。
メイン系統の構成
| 部位 | 役割 |
|---|---|
| メインジェット | 基本燃料量の決定 |
| エマルジョンチューブ | 空気混合特性の制御 |
| エアコレクター | 高回転域での補正 |
| ベンチュリー径 | 吸気流速とレスポンスに影響 |
40DCOEでは、単にメインジェット番号を変えるだけでは適正化できません。
特にエマルジョンチューブの特性は中間域に強く影響します。
ジェット変更の原則
- 現状の症状を明確化
- 1段階ずつ変更
- 変更後は必ず実走確認
- 変更前の仕様を記録
同時に複数部品を変更すると原因が特定できなくなります。
実走確認の観点（一般論）
| 症状 | 推測される傾向 |
|---|---|
| 高回転で失速 | 薄い可能性 |
| 黒煙・吹け上がり鈍い | 濃い可能性 |
| 中間域の段付き | 移行回路影響 |
※ここでは具体的な番手指定は行いません。
車両仕様により最適値は異なります。
ベンチュリー径との関係
ベンチュリー径は空気流速に直結します。
- 小径 → 低速トルク重視
- 大径 → 高回転重視
ジェット選定はベンチュリー径とセットで考える必要があります。
記録管理の重要性
セッティングでは必ず以下を記録します。
- 気温
- 燃料種
- 点火時期
- 使用ジェット番号
- 症状
記録がなければ再現性が失われます。
要点まとめ
- メイン系は最後に調整
- 一度に複数変更しない
- 実走確認が必須
- ベンチュリー径とセットで考える
- 記録を残すことが重要
番手を変えて試す工程は、地道な積み重ねだそうです。
数字の変化がそのまま走りの印象に現れる点が、キャブならではの面白さですね。
【ウェーバー 40DCOE】トラブル事例から見る誤調整のリスク
40DCOEは精密な機械式キャブレターです。構造を理解せずに調整を進めると、単なる不調では済まない場合があります。
ここでは、実際に起こりやすい誤調整のパターンと、そのリスクを整理します。
よくある誤調整例
| 誤調整内容 | 発生しやすい症状 |
|---|---|
| 同調未実施でジェット変更 | アイドリング不安定 |
| 過度なミクスチャー調整 | プラグかぶり |
| 燃圧過多のまま使用 | オーバーフロー |
| リンケージ過締結 | スロットル戻り不良 |
| 大幅な番手変更 | 吹け上がり不良 |
症状が出ると、さらに別の部品を疑って交換するという悪循環に陥ることがあります。
混合気過濃のリスク
| 状態 | 影響 |
|---|---|
| 黒煙排出 | 燃費悪化 |
| プラグ汚損 | 失火 |
| シリンダー内洗浄 | 潤滑不良の可能性 |
過濃状態が続くと、エンジン内部に悪影響を及ぼす恐れがあります。
混合気過薄のリスク
| 状態 | 影響 |
|---|---|
| ノッキング | 異常燃焼 |
| 高温化 | バルブ損傷リスク |
| 吹け上がり不良 | パワーダウン |
薄すぎるセッティングはエンジン保護の観点から避けるべきです。
同調不良が引き起こす問題
- 振動増加
- スロットルレスポンスの不均一
- 特定気筒のみ負荷増加
同調は見落とされがちですが、エンジンバランスに直結します。
調整時の基本姿勢
40DCOEは「大きく変える」より「少しずつ詰める」ことが基本です。
- 一度に一項目のみ変更
- 必ず暖機後に実施
- 記録を残す
- 原因が不明なまま進めない
この原則を守らない場合、調整は迷走します。
要点まとめ
- 誤調整はエンジン損傷につながる可能性
- 過濃・過薄どちらも危険
- 同調不良は振動や負荷増大の原因
- 小変更・記録管理が鉄則
まとめ
ウェーバー 40DCOEの調整は、単なる「番手変更」ではありません。
まず構造を理解し、同調を正確に取り、アイドル系統を整えたうえで、最後にメイン系を詰めるという順序が不可欠です。
この順番を守らなければ、症状の原因が見えなくなり、結果としてセッティングが迷走します。
特に重要なのは、同調と基本調整を徹底することです。
ジェット変更はあくまで最終工程であり、いきなり番手を変えるのは本質的な解決になりません。
また、過濃・過薄いずれの状態もエンジンに悪影響を与える可能性があるため、記録を取りながら少しずつ詰めていく姿勢が必要です。
40DCOEは構造が明快で、理論通りに反応するキャブレターだといわれます。
原理を理解し、順序を守り、慎重に調整することが最良の近道です。焦らず段階を踏めば、安定したアイドルと鋭いレスポンスを両立させることができるでしょう。
